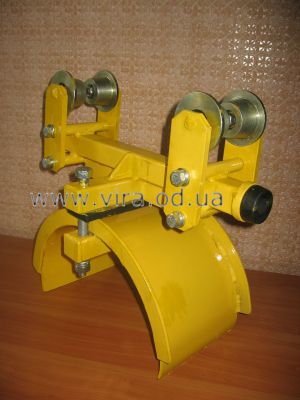

ВНИМАНИЕ!!! НПП "Вира-Сервис Плюс" ООО спроектирован и изготовлен комплект кабельных кареток для контейнерного перегружателя работающего в Одесской области. Носитель - двутавр, грузоподъемность одной тележки свыше 80кг. Возможно изготовление кабельных тележек по приемлемым ценам для других нагрузок и видов носителей!

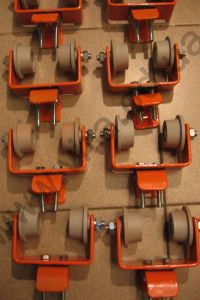

Тележки кабельные г/п 100кг.
Тележки кабельные г/п 10кг.
Тележка кабельная поворотная г/п 50кг, несущий элемент - канат

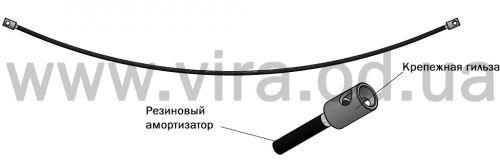

Демпфер для кабельных кареток, предназначен для амортизации динамических нагрузок действующих на кабельные каретки и кабель при работе кабельной системы

кабельная каретка на носитель трос
Тележка кабельная поворотная г/п 5-10кг, несущий элемент - канат

Подвесные кабельные системы

Надёжность всех подвесных систем от Wampfler обеспечивается, прежде всего, применением роликовых тележек, снабжённых специальными подвесками-держателями для каждого типа кабелей. В принципе, подвесные кабельные системы отличаются по типу силового элемента-носителя кабельных тележек, который выбирается в зависимости от назначения и технических параметров системы.
1.1. Носитель – стальной трос (программы 210, 215). Это простейшая и лёгкая система для подвески 1 – 3 кабелей, в которой кабельные тележки перемещаются на тросе, натянутом вдоль трассы перемещения кранового механизма, рис.1.
Рис. 1
для круглых кабелей и шлангов
Рис. 2
Рис. 3

В зависимости от требуемых параметров применяются тросы диаметром от 4 до 12 мм в синтетической оболочке или без неё.

Кабельные тележки могут быть 1- и 2-роликовые двух типов – для плоских кабелей, рис.2, или для круглых кабелей и шлангов, рис.3.

По грузоподъёмности все тележки производятся двух типоразмеров – на нагрузку до 6 кг (трос 6 мм) и до 20 кг (трос 8-12 мм).

Материал корпусов и роликов-пластмасса, а оси роликов изготовлены из  нержавеющей стали.

Скорость движения – до 50м/мин. Система применяется как внутри зданий, так и на открытом воздухе.

 Рис. 4.3 Носитель – профиль (программа 315 Colibri)" 1.2. Носитель – профиль (программа 315 Colibri)

Эта система, рис.4, создана специально для мостовых кранов и крановых тележек, установленных в цехах предприятий металлургической промышленности.
Кабельные тележки имеют простую, но очень жёсткую конструкцию из оцинкованной стали с роликами на подшипниках качения и пендельным подвесом специально для тонких плоских кабелей. Нагрузка на тележку до 75 кг, максимальная скорость движения – 80 м/мин. Ширина нижней полки несущего тавра от 58 до 85 мм.


1.2. Носитель –  С-шина (программы 230 – 260)

В этой системе ролики кабельных тележек помещаются внутри С-образного стального профиля, являющегося несущим элементом, рис.5.

Это один из самых распространённых комплексов с широким диапазоном параметров от лёгких устройств (программа 230) до тяжёлых (программа 260).

Системы с С-шиной применяются не только в краностроении, но также и для различных транспортирующих устройств, специальной техники и пр. Несущие С-шины изготовляются из оцинкованной или нержавеющей стали. Имеются варианты взрывобезопасного исполнения. Кабельные тележки могут быть изготовлены из пластмассы, рис. 6, или из стали, рис. 7, с подвесками для плоских или круглых кабелей или шлангов. Классическая комплектация системы показана на рис.8.

В этой системе ролики кабельных тележек помещаются внутри С-образного стального профиля, являющегося несущим элементом    изготовлены из пластмассы    из стали

Рис. 5.                                         Рис. 6.                               Рис. 7.                                                                        Рис. 8.

Классическая комплектация системы

Системы с С-шиной надёжно работают внутри помещений и на открытом воздухе. Допускается небольшое искривление трассы.

Основные технические параметры систем с С-шинами приведены в табл. 1.

Таблица 1

Параметр

№ программы

230

240

250

255

260

Размер шины, мм

30/32/2

40/40/2,5

50/50/3,5

63/63/4

80/80/5

Максимальная нагрузка на тележку, кг

20

32

50

80

125

Максимальная скорость, м/мин

100

125

125

150

150

Максимальная длина, м

80

120

150

150

150

1.4.  Носитель – квадратный профиль (программы 270, 280)

Эти системы, рис. 9, созданы для обслуживания круговых или криволинейных трасс, а также для сильно запылённых помещений.

Здесь ролики кабельной тележки охватывают несущий квадратный профиль с 4-х сторон, чем обеспечивается особая надёжность и устойчивость движения на криволинейных участках трассы. С их помощью можно формировать практически любые криволинейные траектории движения как в горизонтальной, так и в вертикальной плоскости  Несущие квадратные шины изготавливаются из оцинкованной или нержавеющей (программа 270) стали. Имеется взрывобезопасное исполнение. Кабельные тележки, рис.10, комплектуются подвесками для плоских или круглых кабелей.

Носитель – квадратный профиль (программы 270, 280) Кабельные тележкиКабельные тележки
Рис. 9
Рис. 10

Системы надёжны внутри помещений и на открытом воздухе. Технические параметры приведены в табл. 2.

Таблица 2

Параметр

№ программы

270

280

Размер шины, мм

30/30/2

40/40/3

Максимальная нагрузка на тележку, кг

25

36

Максимальная скорость, м/мин

70

80

Максимальная длина, м

150

200

Рис. 11. Подвесные кабельные системы

1.5. Носитель – двутавр (программы 220 – 385 )

Подвесные кабельные системы, в которых тележки перемещаются на нижней полке двутавра служат для энергоснабжения самых разных механизмов – от простых и лёгких до самых мощных. Эти системы адаптированы к несущим двутаврам во всём диапазоне стандартных профилей. Программы 220-335 предназначены для лёгких и средних условий, например, для мостовых кранов. Кабельные тележки, рис.11, могут быть комбинированными из алюминия и пластмассы (программа 220), а также из оцинкованной или нержавеющей стали (программа 320-330). Особенно выгодна по стоимости новая программа 335 Eco. Технические параметры приведены в табл. 3.

Таблица 3

Параметр

№ программы

220

320

325

330

335есо

Максимальный диаметр роликов, мм

40

40(50)

50(63)

63

80(50/63)

Максимальная нагрузка на тележку, кг

20

80

125

200

160

Максимальная скорость, м/мин

50

100

120

150

160

Диаметр подвески для кабеля, мм

50

80/120/160

125/160/200

125/160/200

125-360


Рис. 12.  конструкция кабельных тележек

Программы 340-360 предназначены для скоростных и мощных механизмов (портальные, контейнерные и стапельные краны, автоматические мостовые краны, самоходные площадки и т.п.) Для облегчения монтажа и обслуживания мощных кабельных пакетов конструкция кабельных тележек, рис.12, предусматривает боковую загрузку кабелей.
Технические параметры приведены в табл. 4.

Таблица 4

Параметр

№ программы

340

360

Диаметр роликов, мм

63(50)

100(80/112)

Максимальная нагрузка на тележку, кг

150

250

Максимальная скорость, м/мин

150

250

Диаметр подвески для кабеля, мм

260/360/460

260/360/460

Программы 370-385 созданы специально для самых жёстких условий и высоких скоростей движения  на офшорных контейнерных перегружателях. В этих системах применяются оптимальные комбинации обычных (неприводных) и приводных тележек, рис.13, благодаря чему обеспечивается устойчивое движение многотонных кабельных пакетов, включающих сверхчувствительные оптические кабели для передачи данных. Управление приводом тележек возможно на основе переменного или постоянного тока.  Рис. 13.  Конструкция (неприводных) и приводных тележекТехнические параметры приведены в табл. 5.

Таблица 5

Параметр

№ программы

370

380



Диаметр роликов, мм

160(125)

160(125)

160(125)

Максимальная нагрузка на тележку, кг

800

800

800

Максимальная скорость, м/мин

300

300

300

Диаметр подвески для кабелей, мм

360/460

360/460

360/460

Привод

AC

DC

Замечание к проектированию подвесных кабельных систем всех типов!

При расчёте общей длины несущего элемента конструктор должен предусмотреть участок т.н. «депо», в котором все тележки должны быть собраны вместе при одном из крайних положений подвижного механизма. Длина «депо» определяется специальным расчётом с учётом рекомендаций фирмы. Фирма даёт также рекомендации по определению общей длины кабелей, числа тележек, расчётной нагрузки на тележку, высоты провисания кабельных шлейфов, выбору типов кабелей и их размещению в пакете и других компонентов процесса проектирования.
